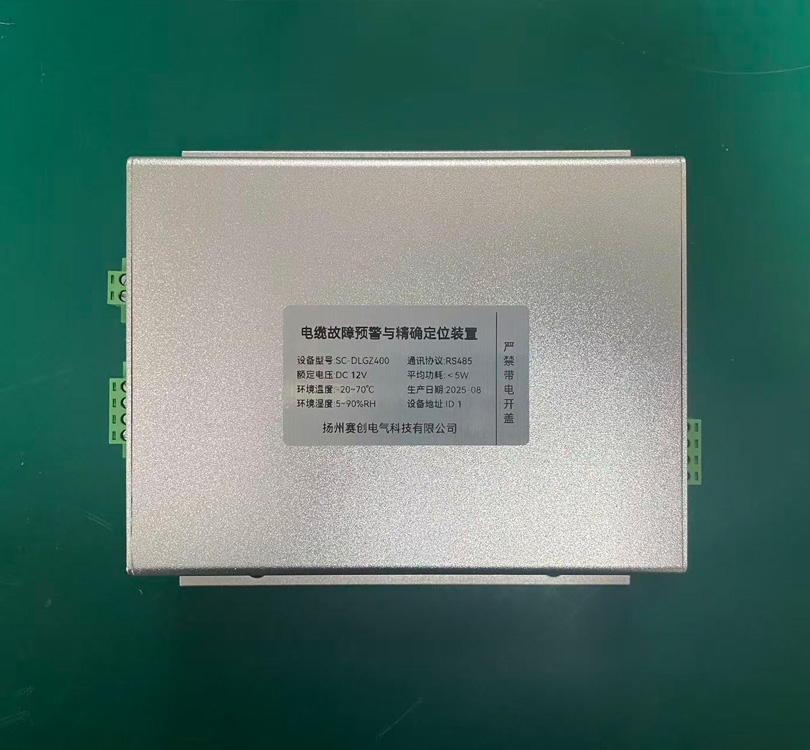

电缆分布式故障在线监测装置

一、产品简介

        电缆分布式故障在线监测装置是一种用于实时监测电缆运行状态，结合电缆电流行波、运行电流、接地电流、温度等数据，可在故障发生时快速、精准定位故障点的设备。当电缆发生故障时，故障点会产生故障电流行波，该行波会以恒定速度向电缆两端传播。装置通过在电缆线路上分布式部署的监测终端，依托GPS 时钟同步技术（同步精度＜20ns）或光纤授时确保各终端时间基准一致，精确测量行波到达线路两端终端的时间差，结合行波在电缆中的传播速度，计算出故障点距离两端监测点的距离，从而实现故障点的精准定位。

二、产品特点

        ◆定位精度高，能快速准确地找到故障点，大幅缩短故障排查时间；

        ◆实时性强，可在故障发生后的短时间内完成故障定位并推送报警信息；

        ◆适应性广，能适应不同电压等级、不同类型的电缆线路；

        ◆安装与运维便捷，非侵入式安装、无需停电作业，后期维护成本低；

三、主要技术指标

故障定位主机            通道数：4路标配，可定制；

                                  采样频率：100MHz；

                                  精度：小于5米/公里；

故障电流传感器        范围：AC 0~10KA；

                                  频率：1MHz~100MHz；

                                  结构：开合式；

接地电流传感器        范围：AC 0-200A 50Hz，可定制；

                                  精度：0.5级；

                                  结构：开合式；

工作电源                   AC220V或DC12-24V，太阳能供电、CT感应取电；

平均功耗                   小于10W；

通讯方式                   RS485、网口、光纤、4G、Lora等；

同步信号                   光纤、北斗授时信号

工作环境                   温度：-20~+85℃； 湿度：0~95%RH；

防护性能                   不低于IP65（最高可达IP68）

更多产品详情或定制需求，欢迎联系客服~
