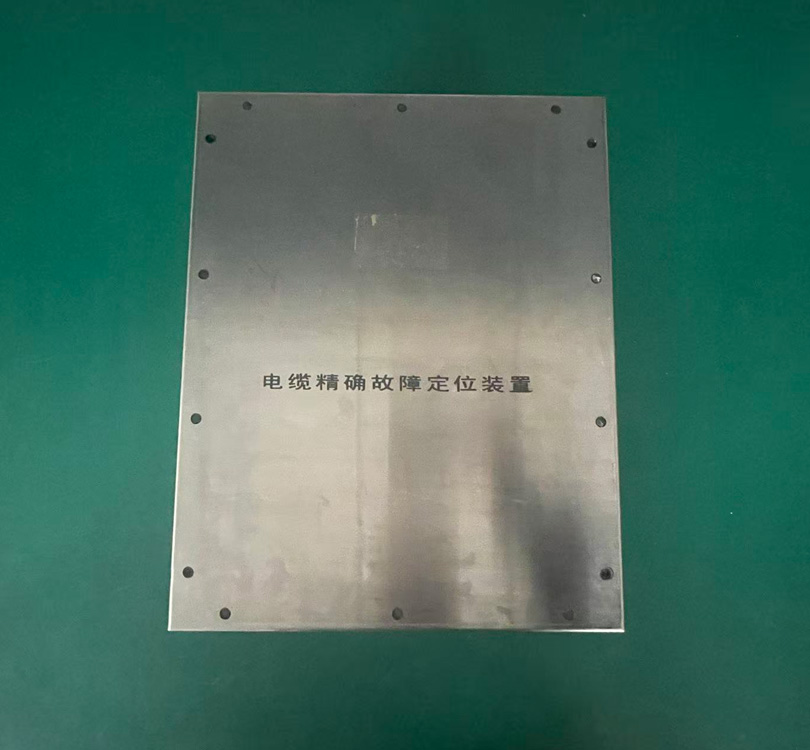

电缆故障预警与精确定位装置

一、产品简介

        高压电缆故障时，故障波沿电缆两端传输。故障波遇线路阻抗不匹配的点会发生波反射，产生向测量点运动的反射脉冲。故障电流传感器耦合电缆发生故障时的故障电流信号，采集终端高速采样电缆故障波，从接收到入射波脉冲开始，到接收到故障点反射波脉冲的时间延迟Δt，对应脉冲在测量点与故障点往返一次所需时间。设故障点离远端的距离为Lx，脉冲在线路中的传播速度为V，则故障距离为Lx=VΔt/2。

        电缆故障在线定位，分单端定位、双端定位两种。

        单端定位，在电缆的一端安装采集终端。实时录制故障波形，记录入射波、反射波的时间差、波形变化等。通过对故障波的分析得出故障距离。

        双端定位，在电缆两端配置采集终端，采集终端实时高速采集电缆故障波，通过第一个故障行波到达电缆两端的时间差来计算故障位置，其测距精度基本不受线路故障位置、故障类型、线路长度、接地电阻等因素的影响。

二、产品特点

        ◆电缆发生高阻、低阻故障时，实时高速采样，高速存储故障电流波形；

        ◆实时采样数据,通过光纤或无线 4G 传输给监控服务器；

        ◆双端定位可通过光缆或北斗授时信号来同步采集终端的时间误差；

        ◆故障距离实时显示，采集终端故障波形实时展现；

        ◆电缆发生故障时，报警信息能及时展现；

三、主要技术指标

故障定位主机            通道数：4路标配，可定制16路；

                                  采样频率：100MHz；

                                  精度：小于5米/公里；

故障电流传感器        范围：AC 0~10KA；

                                  频率：1MHz~100MHz；

                                  结构：开合式；

工作电源                   AC220V或DC12-24V，太阳能供电、CT感应取电；

平均功耗                   小于10W；

通讯方式                   RS485、网口、光纤、4G、Lora等；

工作环境                   温度：-20~+85℃； 湿度：0~95%RH；

防护性能                   不低于IP65（最高可达IP68）

更多产品详情或定制需求，欢迎联系客服~
