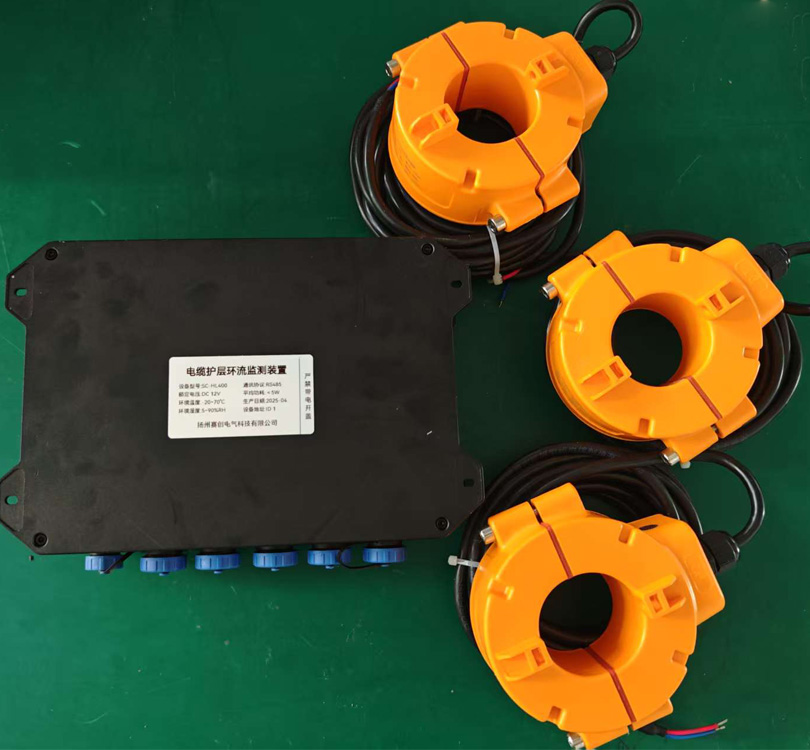

电缆护层电流在线监测装置

一、产品简介

        目前国内外 10kV 以上的电缆主要采用带有金属护层的单芯电缆，因单芯电缆金属护层与芯线中交流电流产生的磁力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施，使感应电压处在安全电压范围内（通常不超过 50V，有安全措施时不超过 100V）。 通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式； 长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式。不论采用哪种接地方式，良好的护层绝缘都是必要的，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。同时，保证高压电缆线路金属层护套直接接地点的接地良好也十分重要，如果接地 点由于各种原因不能有效接地，那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏， 很容易把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧。

        电缆护层环流在线监测系统采用了环流法原理，即：单芯电缆金属护套在正常情况下（即 一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的 90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障， 从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。 电缆护层环流在线监测系统适用于 10kV以上单芯电缆的多点接地故障监测，可有效监测到电缆的运行情况，对保证电力电缆的安全稳定运行有重要意义。

        高压电缆接地环流监测系统是由护层环流监测装置和电流传感器组成，完成高压电缆接地环流检测，通过 RS485通信模块将数据传送给本地监测屏柜。监测终端采用先进的测量电路、性能稳定可靠的传感器，实现对监测信号的准确测量和数据可靠传输。

二、 产品特点

        ◆能有效监测高压接地电缆环流数据，可自主设定预警值与报警值，且能实时上传；

        ◆ 采用工业级元器件，抗高温 85℃，耐低温－20℃；

        ◆ IP65防护等级，最高可达IP68；

        ◆ 铝压铸防爆外壳，恶劣环境下不受影响；

        ◆ 开放通讯协议，二次数据开发简便；

        ◆ 完全按国家电力行业标准设计。

三、主要技术指标

环流采集器                通道数：4路标配，可定制多路；

                                  采样精度：16位；

                                  分辨率：0.1A；

接地电流传感器        范围：AC 0-200A 50Hz，可定制；

                                  精度：0.5级；

                                  结构：开合式；

工作电源                   AC220V或DC12-24V，太阳能供电、CT感应取电；

平均功耗                   小于1W；

通讯方式                   RS485、网口、光纤、4G、Lora等；

工作环境                   温度：-20~+85℃； 湿度：0~95%RH；

防护性能                   不低于IP65（最高可达IP68）
