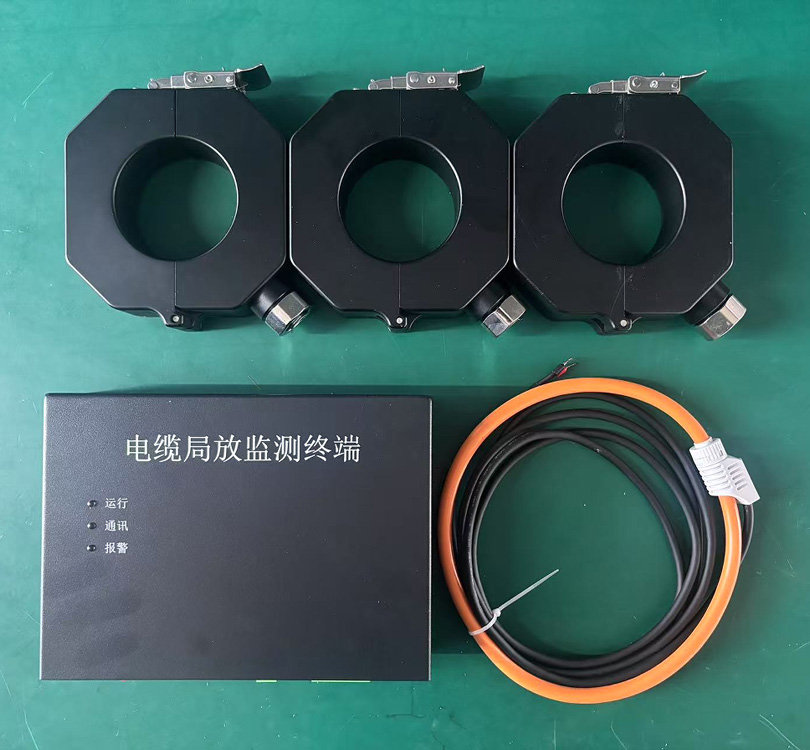

电缆局部放电监测装置

一、产品简介

        高压电缆绝缘异常时，会产生高频局放脉冲，脉冲电流沿着电缆接地线向大地传播，通过在接地线上安装局放传感器来耦合电缆局部放电信号，实现局放检测。

        局放传感器采用罗夫斯基线圈，在环状磁芯材料上围绕多圈导电线圈，高频脉冲电流穿过传感器而引起的高频交变电磁场会在线圈上耦合出局放信号，局放信号的强度能反映出电缆绝缘的好坏。局放相对于电缆本体电流具有很强的相位性，工频信号传感器耦合电缆本体电流。

二、产品特点

        ◆实时测量电缆的局放脉冲电流信号，当局放量超限时能实时报警；

        ◆能实时监测局部放电大小，放电相位，放电次数等基本局部放电参数；

        ◆后台软件显示实时曲线、二维/三维图谱、历史曲线、报警值等；

        ◆报警信息能及时展现，并短信/电话通知用户值班手机；

三、主要技术指标

局放采集器                通道数：4路标配（3路高频，1路工频）；

                                  带宽：100MHz；

                                  分辨率：1pC；

局放传感器                原理：HFCT高频脉冲电流信号

                                  范围：5~10000pC；

                                  频率：100kHz~100MHz；

                                  结构：开合式；

工作电源                   AC220V或DC12-24V，太阳能供电、CT感应取电；

平均功耗                   小于10W；

通讯方式                   RS485、网口、光纤、4G、Lora等；

工作环境                   温度：-20~+85℃； 湿度：0~95%RH；

防护性能                   不低于IP65（最高可达IP68）

更多产品详情或定制需求，欢迎联系客服~
