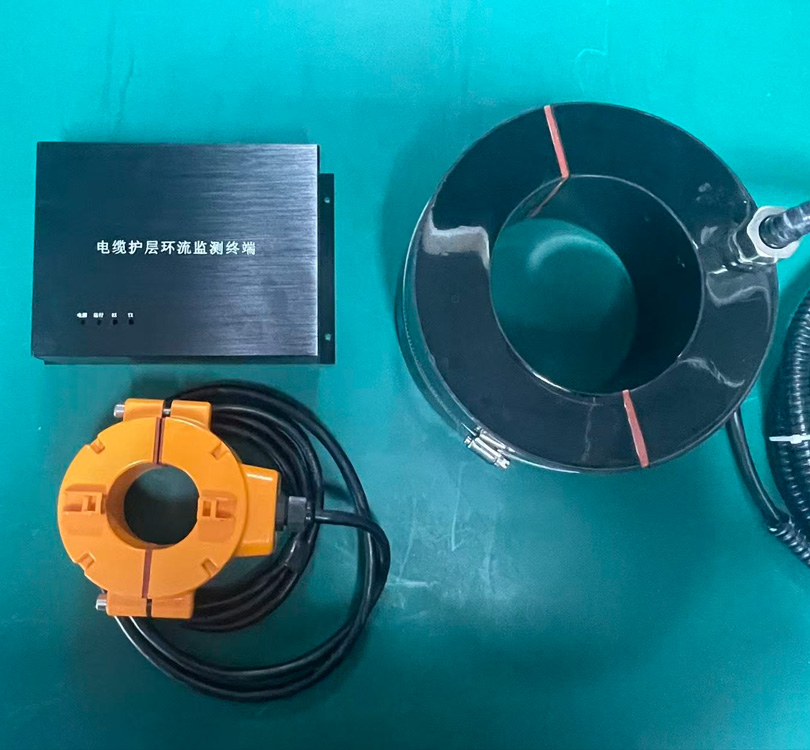

电缆环流及载流量监测装置

一、产品简介

        高压电缆护层环流及载流量监测装置，是一种实时采集高压电缆金属护层环流和电缆主绝缘运行电流数据，并进行分析预警的智能化设备。其核心作用是通过监测这两个关键电流参数，及时发现电缆本体及附件的潜在故障。装置主要监测两个关键电流，二者反映的问题不同，共同构成对电缆状态的全面评估。

        电缆金属护层（如铜带、铅套）的主要作用是保护主绝缘、防止腐蚀并作为故障电流通道。正常情况下，护层环流值极低。当护层出现破损、接地方式异常或附件（如中间接头、终端头）密封失效时，环流会显著增大。监测护层环流可及时发现护层破损、接地故障等问题，避免主绝缘受潮或击穿，防止事故扩大。

        电缆主绝缘运行电流即电缆线路正常传输的负荷电流。通过监测运行电流，可掌握电缆的负荷分布情况，判断是否存在过负荷运行风险。同时，电流的异常波动或零序电流增大，也可能间接反映电缆内部绝缘老化或存在局部放电等隐患。

二、产品特点

        ◆实时监测护层环流和运行电流，能及时发现电缆本体及附件的潜在故障；

        ◆减少了现场人工巡检，能够更快速地响应和处理故障，提高运维效率；

        ◆内置智能自我诊断功能，及时反馈故障信息，为运维人员提供决策支持；

        ◆完全按国家电力行业标准设计，开放协议，具备良好的兼容性；

三、主要技术指标

环流采集器                通道数：4路标配，可定制多路；

                                  采样精度：16位；

                                  分辨率：0.1A；

接地电流传感器        范围：AC 0~200A 50Hz，可定制；

                                  精度：0.5级；

                                  结构：开合式；

载流量传感器            范围：AC 0~2000A 50Hz；

                                  精度：0.5级；

                                  结构：开合式；

工作电源                   AC220V或DC12-24V，太阳能供电、CT感应取电；

平均功耗                   小于2W；

通讯方式                   RS485、网口、光纤、4G、Lora等；

工作环境                   温度：-20~+85℃； 湿度：0~95%RH；

防护性能                   不低于IP65（最高可达IP68）

更多产品详情或定制需求，欢迎联系客服~
